电路板维修4个主要故障的识别:电路板是当今电子设备运行的关键。今天的许多工业印刷电路板都是复杂的、高价值的产品,维修的成本比重新购买要划算得多。如果您的工业电子设备停止工作,并且您怀疑甚至已经确定您的电路板有问题,您可能需要一些电路板维修、故障排除或更换建议。下面安顺佳就电路板故障的一些主要原因以及故障排除时要寻找的内容进行简要说明。电路板故障的 4 个主要原因以及识别问题和原因的提示:
1. 物理损坏
这是简单的、旧的物理损坏,这种损坏有时是可以修复的;如果损坏严重,通常更换是更好的选择。
2. 离散组件故障
组件包括电容器、电阻器、齐纳二极管、二极管、GAL、PAL、IC、微处理器、驱动芯片,故障原因有正常组件老化,也有过热,或是过压或欠压浪涌和骤降,亦或是ESR(等效串联电阻)值上升,再有就是腐蚀和干燥,特别是电解电容器容易发生。这些问题有时可以用肉眼看到,例如吹、烧、熔化的部件或明显的腐蚀,但通常需要用万用表和或示波器检查这些项目。
3. 电源元件故障
元件包括变压器、晶体管、IGBT 模块、整流器。故障原因可能是由于过热、过压或欠压、正常组件老化引起的。一些问题可能是可见的,例如组件爆炸,或者更常见的是,它们可能在外部看起来非常好,但内部已损坏,需要对每个组件进行仪表测试。您还可能会闻到烧焦的气味。

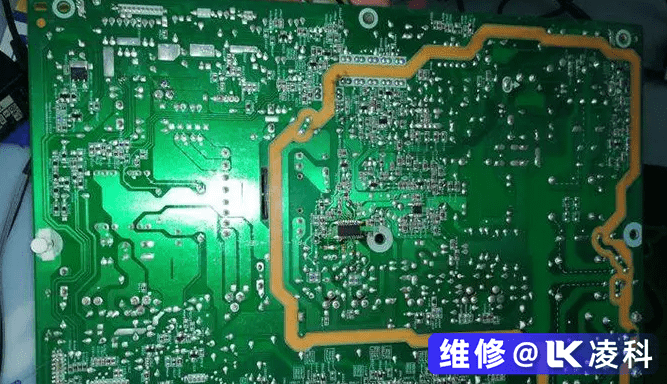

4. 痕迹损坏
这些是从铜片蚀刻并层压到非导电基板上的导电路径、走线或信号走线。损坏的原因可能有电涌,或是雷击,或是使用不适当的酸芯焊料导致短路,又或是金属粉尘等污染致使的。肉眼通常可以看到痕迹损坏,并且通常可以进行修复。可以尝试寻找烧伤痕迹、焊点和破损痕迹。
修复电路板可能有点像手术,会进行大量测试、探测和准备工作,然后进行精确的修复工作和重新测试。如果您的电路板出现了其他问题问题判定或是需要维修,欢迎联系我们安顺佳进行咨询。我们拥有三十名业内工控维修工程师,各专修工程师,多样化的维修测试方案,精准而有效的维修方式为您的电路板维修提供完整、高效、优质的服务。我们的标准周转时间为 1 至 5 天。此外,我们还提供 24 至 48 小时加急服务。
