艾默生变频器维修判定故障点的方法分析:如今科技飞速发展,艾默生变频器越来越广泛地应用于工业生产和日常生活等诸多领域。但由于使用环境、使用寿命和人为操作等一些因素,使艾默生变频器的使用寿命大大降低,在使用中也会出现各种故障。有时候不清楚艾默生变频器的故障点就盲目进行维修或维护,可能会使得故障情况更加严重,您的生产线恢复就更加寸步难行。下面安顺佳就教大家判定艾默生变频器故障点的方法。
1、根据艾默生变频器静态测试结果判断故障
第一步,你可以静态测试艾默生变频器。一般主要涉及下述几个方面:1.整流电路2.直流中间电路3.逆变电路4.控制电路。

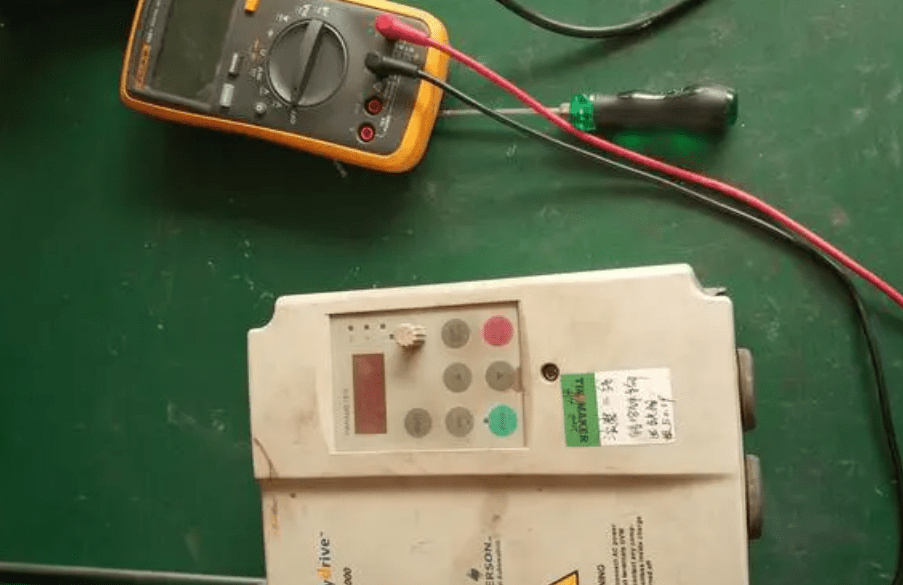

艾默生变频器的静态试验主要用于试验整流电路或直流中间电路,以及逆变电路中的大功率模块。辅助工具是通过万用表进行的。整流电路主要用于测试整流二极管的正向和反向方向,以确定其质量。但是,我们也可以使用耐压表进行测试。直流中间电路主要用于测量滤波器电容的容量和耐压性。我们还可以通过观察电容器上的安全阀是否破裂和液体泄漏来判断其质量。电源模块的判断主要是电源模块中流二极管的判断。IGBT当有触发电压时,我们还需要判断模块是否可以打开和关闭。
2、通过艾默生变频器显示判断故障点
1.过流故障。过电流故障可能是艾默生变频器中常见的故障。前提,排除由参数问题引起的故障。举个例子,电流限制和加速时间过短可能会造成过电流。接下来判断电流检测电路会不会出现问题。这时候就需要对它的三个霍尔传感器进行测试了。为了确定哪个相位传感器损坏,我们可以在每次拆卸每个相位传感器时启动机器,看看是否会有流量显示器。通过此测试,基本上可以消除过流故障。
2.过压故障。关于过压故障,还应排除参数问题造成的故障。比如说,由再生负载造成的减速时间过短、过压等。接下来我们可以查看输入侧的电压有无有问题。然后,我们必须检查电压检测电路是不是有故障。一般电压检测电路的电压采样点是中间直流电路的电压。当电压高出一定值时,显示“5”过电压。可以看到电阻是不是被氧化,光耦有无短路等。
3.欠压。我们可以先检查输入侧的电压是否有问题,再看电压检测电路。故障判断同过电压。
4.快速熔断器故障。目前大多数变频器都推出了快速熔断器故障检测功能。当快熔损坏时,快熔一端将没有电压。此时隔离光耦动作,出现Fu报警。更换快速熔胶应该可以解决问题。在更换快熔前应特别注意主回路是否有问题。
5.过热。过热主要是变频器内部散热不良造成的。我们可以检查冷却风扇和通风通道。
6.短路故障。我们可以检查变频器内部是否有短路。检查内部电路。如没有发现短路情况,我们可以检查电源模块可能有故障。当驱动电路正常时,更换电源模块应该可以修复机器。
艾默生变频器故障有很多种。是否能够正确且迅速的判断变频器是何故障有助于接下来的维修进程,如果您自行无法处理,我们安顺佳拥有经验丰富的技术人员团队,任何技术故障方面都拥有丰富的知识。欢迎您来电咨询进行维修。
