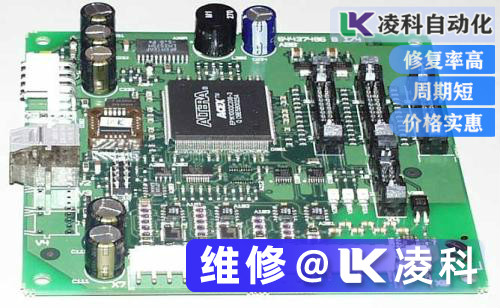

本期话题分享一个电路板发生RS232通信故障的案例,通过对该案例的学习,可以掌握大概75%左右的RS232通信故障。希望对电路板维修的技术人员能够有所帮助。也欢迎大家分享联系安顺佳分享自己的维修心得。该电路板是一个工业计算机的板卡,该板卡右下角的黑色接头是一个标准的RS232通信接口,用户通过实验确认RS232通信故障,并且故障就在这个板卡之上。
下面是安顺佳的老师傅对于电路板出现RS232通信故障的分析与诊断:
该板卡的RS232通信电路由电路板右下角标识框内的电路组成。该通信电路使用了电气隔离,因此用到了两个光耦,型号是HCPL-2630,一个光耦负责接收,一个光耦负责发送。由于采用隔离电路,所以也用到了一个隔离的DC/DC转换模块,负责为通信接口提供电源。232通信驱动芯片采用了MAX202芯片。HCPL-2630的光耦芯片资料以及MAX202的芯片资料都是应该在维修过程中进行熟悉的。
下面具体来看如何检查该通信故障:
1、用万用表确认232通信的DB9接头到MAX202芯片之间是否有断线?有时候电路板使用环境不好的时候,印制板的走线会因腐蚀而断开,特别是一些有过孔的电路。
2、给电路板供电,检查DC/DC模块是否正常工作?确保输出电压正常,这个地方的电压如果不正常,那么MAX202芯片就不能正常工作。
3、检查MAX202芯片是否工作正常,这个芯片会产生RS232通信所需要的正负电平,如果该电平不在要求范围之内,那么该芯片损坏,或者是该芯片外围的电容失效,也会导致电平不正常。
4、检查MAX202芯片的通信输出电平以及输入电平是否正常?具体的细节可以参考RS232通信标准的定义,以及MAX202芯片的资料。
5、检查光耦是否有明显的工作异常,光耦的检查可以在线检查,也可以离线检查。
6、检查该部分的电阻及电容是否有失效的,如果某些电阻或者电容失效,可能会引起信号不通,或者电压异常。
7、经过以上检查,也会有不能发现异常的情形,在这种情况下,我们也有理由认为该电路可能存在一些不能测出,但事实上存在的故障隐患,也可以通过将光耦及MAX202芯片全部更换的办法进行实验。这个办法有时候会感觉技术含量没有那么高,但也有可能是性价比**的一个好办法。
电路板出现RS232通信故障维修案例特别提示:通信故障有时候是一个简单故障,但有时候却是一个非常复杂的故障,因为相互通信的任何一个终端有故障时都会发生通信故障,当通信连线发生故障时也会发生通信故障,因此检查通信故障**要慎重确定,而不可以随便下结论。
