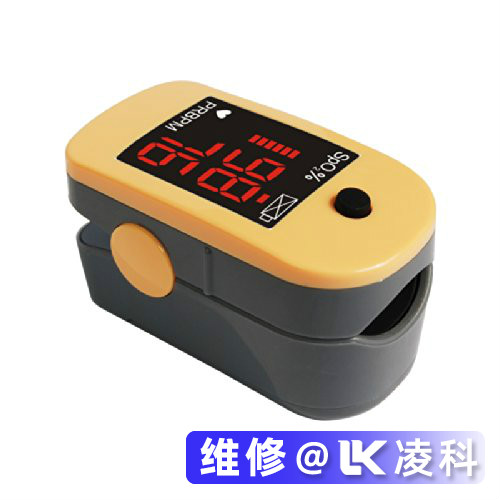

脉搏血氧饱和度仪维修过程分享：这段时间，我们连续修了好多台脉搏血氧饱和度仪，还都是报故障代码，着实让我们兴奋了好久。可以好好研究一番了。当时和同事连饭都不记得吃了，专注于故障查找排除，功夫不负有心人，很快的维修好了这些设备。下面就为大家分享这几个维修案例，希望对同行有所帮助。

案例一：

故障现象：脉搏血氧饱和度仪开机就显示“EEE513”

故障分析：“EEE513”这个代码表示仪器的电池有损坏或者丢失了。

维修过程:我们为其更换了新电池后，上电测试，故障消失。就送回到了医院，结果差不多一整天故障又出现了。之后我们用万用表测得的电池电压为8.1 V，比正常电压低9 V。根据故障现象和电池电压，初步确定原因是由于充电电路故障导致电池不充电，使用后电池电量偏低。将设备连接到直流电源，电源指示正常。用万用表测试电源板输出电压为14.2 V，主板上的充电指示灯亮。接通设备并连续监测一段时间，交流电源指示灯和充电指示灯同时关闭。用万用表测量电源板的输出电压为0v。根据电路图，对电源板的电路进行了测量。发现top223y组件输入正常，但输出为0 v，电源板输出正常，电源和充电指示灯灯亮，故障消除。使用Fluke prosim 8生命体征检测仪检测一 天，设备工作正常。

案例二：

故障现象：血氧饱和度仪开机后显示“EEE526”

故障分析：这个故障代码的意思是血氧模块没有响应。

维修过程：首先，用万用表检查连接到血氧板箱主板上的接线。未发现开路。然后，更换新的血氧板，故障还是一样的。** 后，用万用表的电压电平检测血氧板的供电电压，发现电压为0 V。血氧板由主板芯片U21提供，即DC-DC转换器13ds105s12nnl芯片，将主板上的5v电压转换成12v，供给血氧板。用万用表测量输入电压为5v，输出为0v，表明芯片故障。更换芯片后，输出电压正常，消除错误报警。采用Fluke prosim 8生命体征检测仪进行检测，设备工作正常，故障消除。

脉搏血氧饱和度仪维修案例分享总结：脉搏血氧仪虽然体积小，但结构准确，技术成熟，稳定性好。但是故障频率高，故障现象多种多样。维修是一个经验积累的过程，工程师在对各种故障现象排除时需要有记录，日积月累，对于各种故障的维修也就会轻车熟路。
