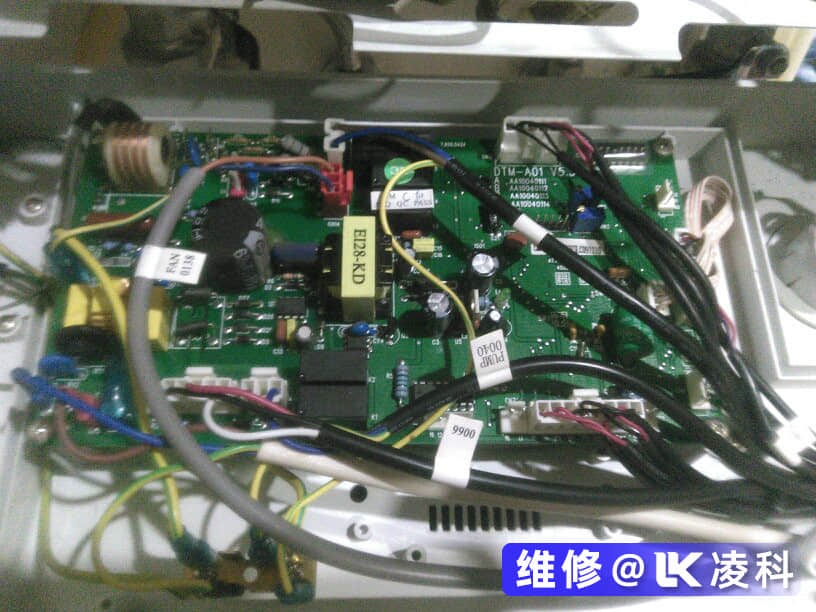

PCB电路板故障原因分析以及维修方案：PCB 故障可能有多种原因，结果就是 PCB 不再正常工作。由于 PCB 用于许多电子产品，例如可穿戴设备、飞机、卫星和医疗设备，因此快速识别任何故障并采取适当措施至关重要。任何希望保持其电子设备平稳运行的公司都可以更好地解决 PCB 故障，甚至通过更多地了解它发生的原因来防止它发生。

导致PCB电路板故障的原因及维修解决方案如下：

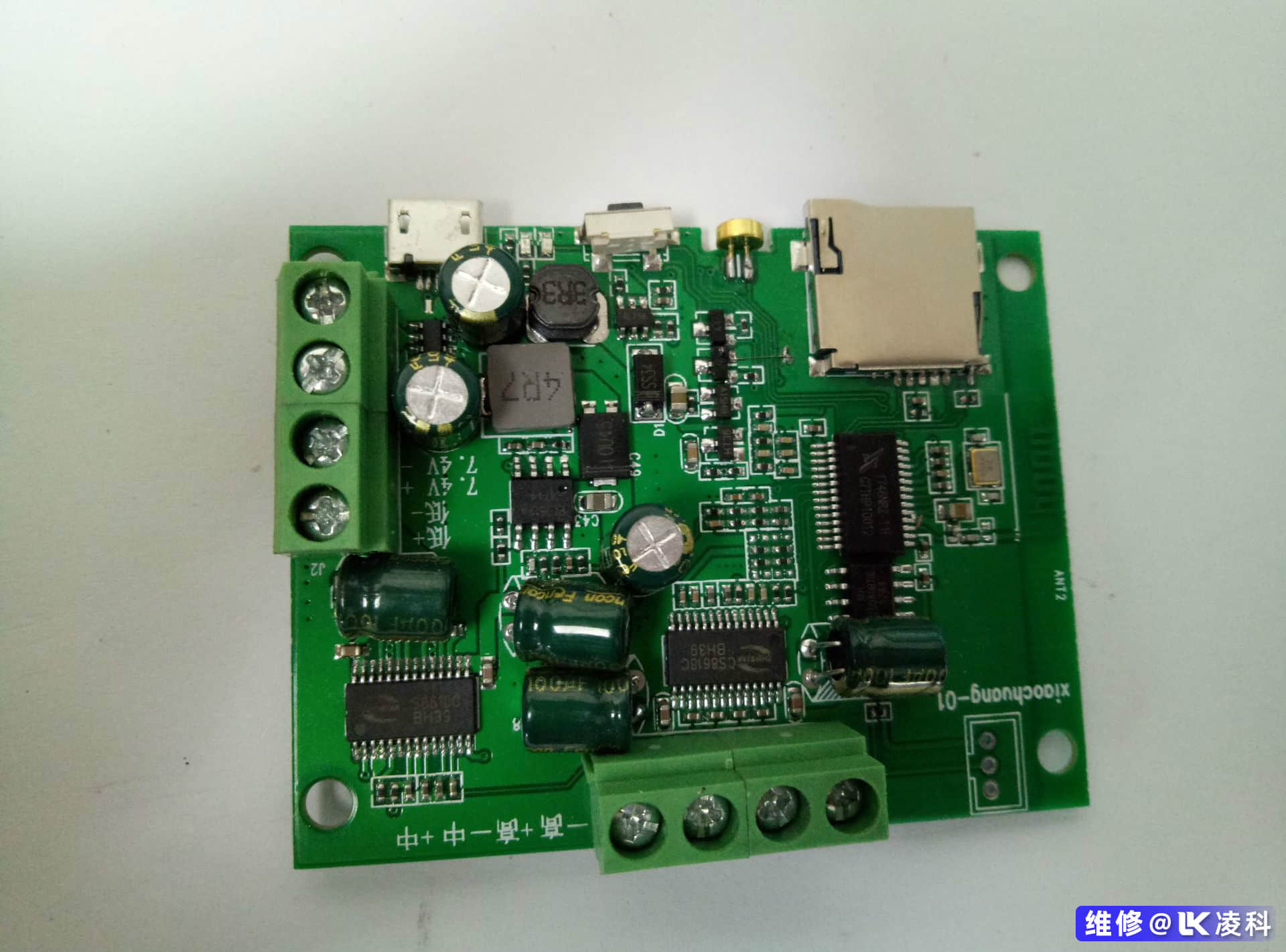

1.电镀空隙

电镀通孔是印刷电路板上的镀铜孔。这些孔允许电流从电路板的一侧传输到另一侧。为了创建这些孔，PCB 板制造商在电路板上钻孔，一直刺穿材料。然后通过电镀工艺在材料表面并沿着这些孔的壁添加一层铜。

该过程在称为沉积的过程中在电路板上沉积一层薄薄的化学镀铜。在此步骤之后，添加并蚀刻额外的铜层以创建电路图像。

虽然有效，但沉积过程并不完美，在某些情况下会导致镀层出现空隙。电镀空隙实际上是电路板电镀中的间隙或孔洞，通常是沉积过程中出现问题的结果。这些镀层空隙尤其成问题，因为通孔镀层的缺陷会阻止电流通过孔，从而导致有缺陷的产品。

这些电镀空洞的发生是因为，由于某种原因，材料在沉积过程中涂层不均匀。造成这种情况的原因包括材料的污染、材料中夹带的气泡、孔的清洁不充分、沉积过程中铜的催化不足或粗孔钻孔。这些问题中的任何一个都可能导致沿电路孔壁产生电镀空隙。

通过在钻孔后正确清洁材料，可以避免由于污染、气泡或清洁不充分而导致的缺陷。此外，通过在使用过程中密切遵循制造商的说明，例如推荐的钻孔次数、钻孔进给量和钻孔速度，可以避免错误钻孔造成的缺陷。聘请资质良好且经验丰富的维修公司可以避免这两个问题。

2. 铜边间隙不足

铜是一种令人难以置信的导电金属，用作 PCB 的活性成分。然而，铜也相对较软，容易腐蚀。为了防止腐蚀并保护铜不与其环境相互作用，这种铜被其他材料覆盖。但是，在修剪 PCB 时，如果铜离边缘太近，也可以修剪该涂层的一部分，从而暴露下面的铜层。这可能会导致电路板功能出现许多问题。

一方面，暴露的铜层可能会通过同时接触导电材料而相互接触，从而导致短路。这种暴露也使铜对环境开放，使其容易受到腐蚀。这种暴露也增加了有人接触 PCB 并受到电击的机会。

通过确保覆铜边缘和电路板边缘之间的空间（也称为覆铜边缘或板边缘间隙）遵循可接受的电路板类型标准，可以轻松避免此问题。

3. 焊接不良

PCB 组装过程中焊接不当会导致重大问题。当技术人员没有充分加热焊料时，会发生一种常见的不良焊接，从而导致冷焊，从而导致 PCB 故障。此外，焊接过程中的水分会污染 PCB 焊盘和其他组件。这种污染会导致 PCB 组件燃烧并产生连接问题。我们公司经常使用目视或 X 射线检查来检测不良焊接。
