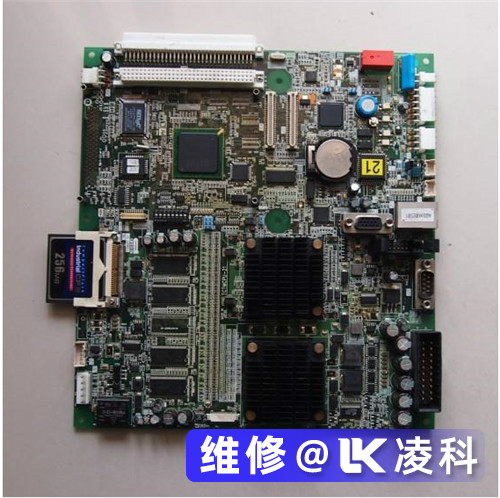

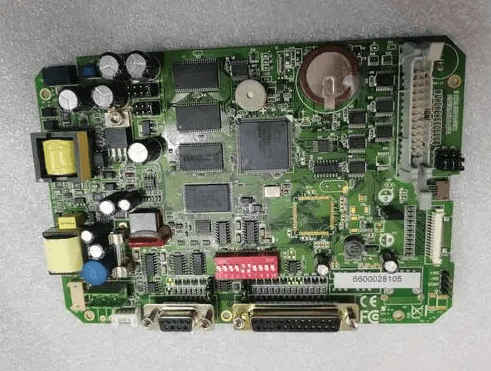

海泰克触摸屏电路板因雷击损坏维修步骤:每年的雷雨时间都会带来暴风雨和雷击损坏的电子产品。事实上,我们已经开始发现很多海泰克触摸屏电路板被雷打坏了维修案例了。很多,像这个电路板是可修复的。例如这个海泰克触摸屏电路板是来自河南郑州一企业,他们把其中一个送到了我们安顺佳来维修电路板。我们知道我们按要求报了抢修费。
我们对于海泰克触摸屏电路板被雷打坏了维修检测步骤如下:
1、看触摸屏电路板的电流保险丝是否熔断。
2、测试电路板的IGBT是否故障:用万用表二极管文件“C”测量IGBT的“E”。“G”是三个极点之间的崩溃。“E”和“G”极;“C”和“G”的正负极测试未通过(正常)。万用表的红色表笔接“E”极,黑色表笔接“C”极,电压降约0.4v(型号为GT40T101,无三极连接)。
3、测量变压器是否断脚,正常状态如下:万用表测量变压器二次电阻约为80Ω,开始时0Ω很高。
4、测试西门子电路板的整流桥是否正常(用万用表二极管档测试):
A: 万用表的红色表笔与“-”相连,黑色表笔与“”相连,电压降约为0.9v。
B: 万用表的红色表笔接“-”,黑色表笔分别接在两个输入端子上,两个输入端子的电压降都在0.5v左右。
C: 万用表的黑色表笔接在“”上,红色表笔分别接在两个输入端子上,两个端子的电压降都在0.5v左右。
5、检查电路板的电容器C301;C302;C303;是否受热损坏?(如果损坏、变形或熔化)。
6、测试电路板的芯片8316是否损坏:测量方法:用万用表测量8316号脚,要求1和2;1和4;7和2;7和4之间不能短路。
7、IGBT热开关绝缘保护损坏。不良按键动作的检测衡量CPU端口线是否断开。
8、按键移动不良,万用表二极管档用于测量CPU极和接地端。电压降约为0.7伏,万用表的红笔接地。黑笔接“CPU各终端线”。否则,CPU端口线故障。
9、线圈短路:线圈电感:PSD系数L=157±5h,PD系列L=140±5h。
海泰克触摸屏电路板因雷击损坏预防方法:当我们收到触摸屏电路板后,更换了几个损坏的部件、修复了痕迹、清洁和测试之后,这块板已经准备好重新投入使用!为了预防海泰克触摸屏电路板被雷打坏了维修,有一些方法可以帮助您将雷击损坏的可能性降低:
1、电路板改道:地面金属结构。
2、衰减:小心布线,如金属线槽、电缆屏蔽、双绞线、广泛接地和接地。
3、抑制:增加抑制装置。
