富士电路板多路输出电源多种故障实例借鉴:近期维修了一台富士的电路板这个电路板的电源故障是层出不穷,处理完一个接这又来一个。开始客户反馈说这台机器是输入电压过低,他们也没多想将机器给别人家维修了,结果是非但没有维修好反而是机器故障更加严重了,机器带回来后疑似有两个贴片元件损坏了。这是标准的得不偿失的啊,客户觉得我们安顺佳公司的价格较贵一些,但是我想说的是,贵是有道理的,我们维修机器从进公司到出公司全程的维修监控零件更加不会有什么问题,并且售后服务在全行业也是**的。这次客户总算是意识到大公司维修的重要性了。
富士电路板多路输出电源多种故障的监测方法:首先的检测是少不了检测电压的,电路板的输出+21V、+12、-12、+5V,+3.3V多路电压,按照客户之前反映的输出电压低故障维修,拆开机器后发现内部确实是有两个疑似SOT23封装的贴片三极管拆坏了,看不到丝印标记。先分析被拆掉的元件可能是什么,试着寻找可以代换的元件。因为这个元件的缺失也不敢冒然的试机,这样有可能造成别的故障。无论是什么故障首先是先将损坏的元件拆除掉,也是防止万一的故障,之前同事维修过一台施耐德的电路板当时只是一个芯片短路,也是因为没有及时的更换芯片而选择了运行测试,谁知道这台机器的芯片上有余留的电流这才导致故障蔓延到主板上造成了别的故障损失。

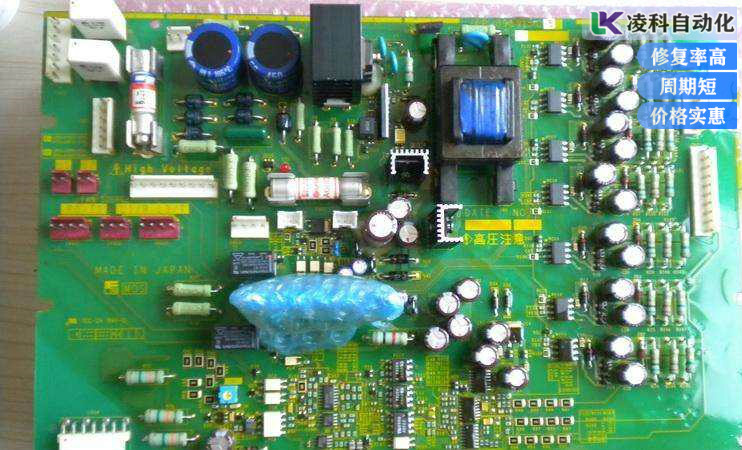

富士电路板多路输出电源多种故障的检修总结:富士电路板是双管正激式开关电源的两个开关管,根据富士电路板走线跑图,大致电路,推测拆走的元件是VT3、VT4所示的PNP型三极管,此三极管可使输入低电平时Gs电压迅速泄放,达到关断场效应管VT1、VT2的目的。选择手头现有的PNP型三极管BC807焊接在拆掉的元件焊盘上,给此电源的电源管理芯片FAN4803单独通18VDC电压,示波器观察VT1、VT2的GS之间波形正常给整个电源通以220VAC电压,空载测试各路输出,发现+24V输出只有+16.6V+12V输出只有+8.6V,-12V输出只有-8.6V,+5V和3.3V输出正常,怀疑电压反馈的问题,试着调整的电位器,调整后输出电压有变化,但调到**位置时十12V输出只能达到10V左右,而且当金属螺丝刀调整电位器时,变压器有嘶嘶声,怀疑电位器内部损坏,更换此5k电位器,调整时变压器不再有嘶嘶声,而且可以使各路电压正常。西门子电路板交用户使用,反映正常,直到现在未出现过故障。
